Square D™

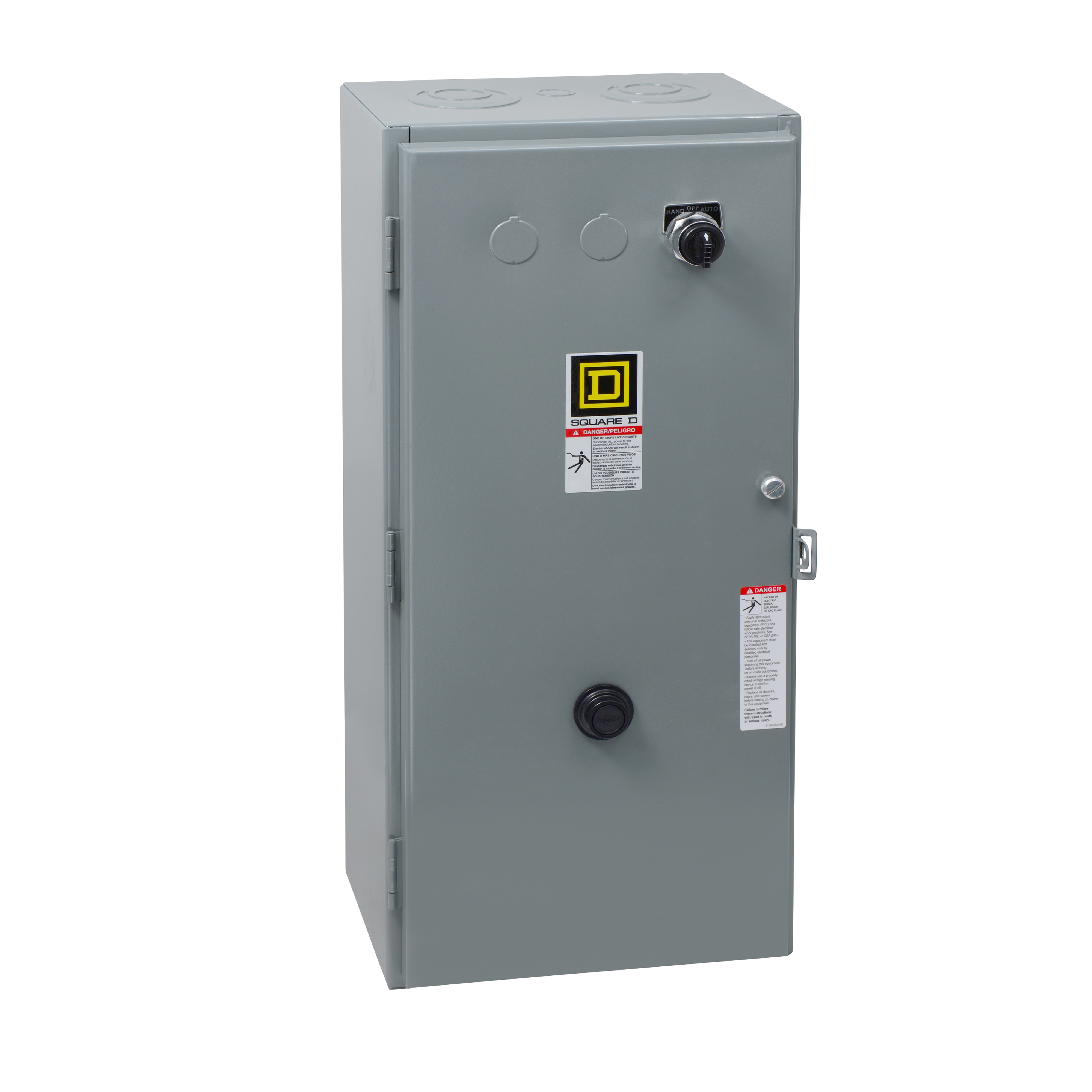

Square D™ 8536SFA1V02S STARTER 600VAC 135
Custom_Product_Images_Illustration
Square D™
Square D™ 8536SFA1V02S STARTER 600VAC 135
SKU154703
MFGR #8536SFA1V02S
Your Cost: $5,223.63/ea
List: Square D 8536SFA1V02S STARTER 600VAC 135AMP NEMA +OPTIONS,120VAC60Hz - 110VAC50Hz,135 A,3-Phase,3P,4,40HP200VAC - 50HP230VAC - 100HP460/575VAC,600VAC,Box Lug,NEMA 12,Non-Reversing Starter,S,Thermal - Melting Alloy,UL Listed - CSA Certified,Used for Full-Voltage Starting and Stopping of AC Squirrel Cage Motors
Square D 8536SFA1V02S STARTER 600VAC 135AMP NEMA +OPTIONS,120VAC60Hz - 110VAC50Hz,135 A,3-Phase,3P,4,40HP200VAC - 50HP230VAC - 100HP460/575VAC,600VAC,Box Lug,NEMA 12,Non-Reversing Starter,S,Thermal - Melting Alloy,UL Listed - CSA Certified,Used for Full-Voltage Starting and Stopping of AC Squirrel Cage Motors
Alternate Catalog Number 8536SFA1V02S Amperage Rating 135 A Application USED FOR FULL-VOLTAGE STARTING AND STOPPING OF AC SQUIRREL CAGE MOTORS ARRA Compliant N Brand Square D™ Buy American Compliant N Catalog Number 8536SFA1V02S Coil Voltage 110 VAC at 50 Hz/120 VAC at 60 Hz Connection Box lug Connection Type Box Lug Country of Origin UKN Currency USD Dimensions 18.15 in W x 9.57 in D x 31.5 in H Enclosure Type NEMA 12 EU RoHS Indicator Y Frequency Rating 50/60 Hz Gross Weight Per Pack 25.0200 lb Gross Weight per Pack Metric 11.35 Gross Weight UOM Metric kg Harmonization Tariff Schedule Code 8536504000 Height 31.20 in Height [Metric] 80.0000 cm Item Group 21193 Length 9.48 in Length [Metric] 24.3000 cm Manufacturer Schneider Electric Material Sheet Steel Motor Power 40 hp at 200 VAC/50 hp at 230 VAC/100 hp at 460/575 VAC Number Of Phases 3 Number Of Poles 3 Operating Cycles 3 cpm Operating Temperature 0 to 40 deg C Ambient Overload Relay Thermal Melting Alloy Phase 3 pH Power Supply 120VAC@60HZ - 110VAC@50HZ Reset Type (3) Thermal Melting Alloy Returnable N Series 8536 Size 4 in Standard UL LISTED - CSA CERTIFIED Stock Status NONSTOCK Sub Brand S Type Type S UNSPSC 39121521 UPC 11 78590100111 UPC 12 785901001119 Voltage Rating 600 VAC Warranty Description Contractual Warranty:18 months Wattage 30 kW at 200 VAC/37 kW at 230 VAC/75 kW at 460/575 VAC Width 17.98 in Width [Metric] 46.1000 cm USED FOR FULL-VOLTAGE STARTING AND STOPPING OF AC SQUIRREL CAGE MOTORS SCREW CLAMP TERMINALS Used for full voltage starting and stopping AC squirrel cage motors NEMA type 12 dust tight and drip tight industrial use enclosure Screw clamp terminal NEMA 4
content loaded
content loaded
content loaded
content loaded
content loaded
- Attributes
- Documents & Resources
- Applications
- Features
- Substitute Products
| Alternate Catalog Number | 8536SFA1V02S |
| Amperage Rating | 135 A |
| Application | USED FOR FULL-VOLTAGE STARTING AND STOPPING OF AC SQUIRREL CAGE MOTORS |
| ARRA Compliant | N |
| Brand | Square D™ |
| Buy American Compliant | N |
| Catalog Number | 8536SFA1V02S |
| Coil Voltage | 110 VAC at 50 Hz/120 VAC at 60 Hz |
| Connection | Box lug |
| Connection Type | Box Lug |
| Country of Origin | UKN |
| Currency | USD |
| Dimensions | 18.15 in W x 9.57 in D x 31.5 in H |
| Enclosure Type | NEMA 12 |
| EU RoHS Indicator | Y |
| Frequency Rating | 50/60 Hz |
| Gross Weight Per Pack | 25.0200 lb |
| Gross Weight per Pack Metric | 11.35 |
| Gross Weight UOM Metric | kg |
| Harmonization Tariff Schedule Code | 8536504000 |
| Height | 31.20 in |
| Height [Metric] | 80.0000 cm |
| Item Group | 21193 |
| Length | 9.48 in |
| Length [Metric] | 24.3000 cm |
| Manufacturer | Schneider Electric |
| Material | Sheet Steel |
| Motor Power | 40 hp at 200 VAC/50 hp at 230 VAC/100 hp at 460/575 VAC |
| Number Of Phases | 3 |
| Number Of Poles | 3 |
| Operating Cycles | 3 cpm |
| Operating Temperature | 0 to 40 deg C Ambient |
| Overload Relay | Thermal Melting Alloy |
| Phase | 3 pH |
| Power Supply | 120VAC@60HZ - 110VAC@50HZ |
| Reset Type | (3) Thermal Melting Alloy |
| Returnable | N |
| Series | 8536 |
| Size | 4 in |
| Standard | UL LISTED - CSA CERTIFIED |
| Stock Status | NONSTOCK |
| Sub Brand | S |
| Type | Type S |
| UNSPSC | 39121521 |
| UPC 11 | 78590100111 |
| UPC 12 | 785901001119 |
| Voltage Rating | 600 VAC |
| Warranty Description | Contractual Warranty:18 months |
| Wattage | 30 kW at 200 VAC/37 kW at 230 VAC/75 kW at 460/575 VAC |
| Width | 17.98 in |
| Width [Metric] | 46.1000 cm |
| USED FOR FULL-VOLTAGE STARTING AND STOPPING OF AC SQUIRREL CAGE MOTORS |
| SCREW CLAMP TERMINALS |
| Used for full voltage starting and stopping AC squirrel cage motors |
| NEMA type 12 dust tight and drip tight industrial use enclosure |
| Screw clamp terminal |
| NEMA 4 |
